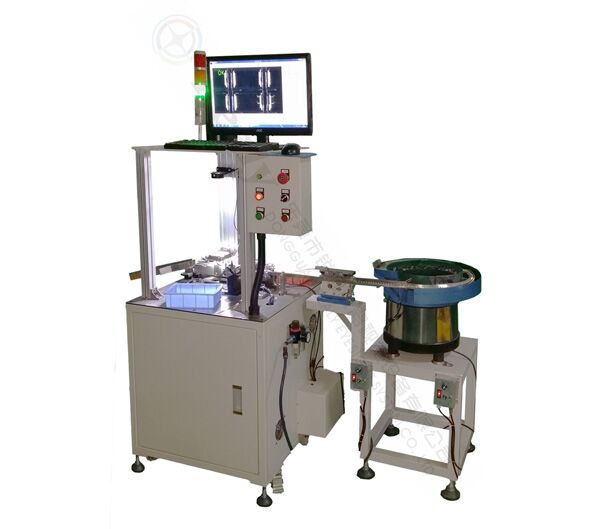

产品简介

   产品用途：

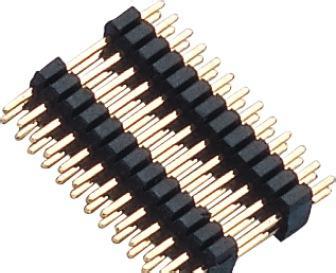

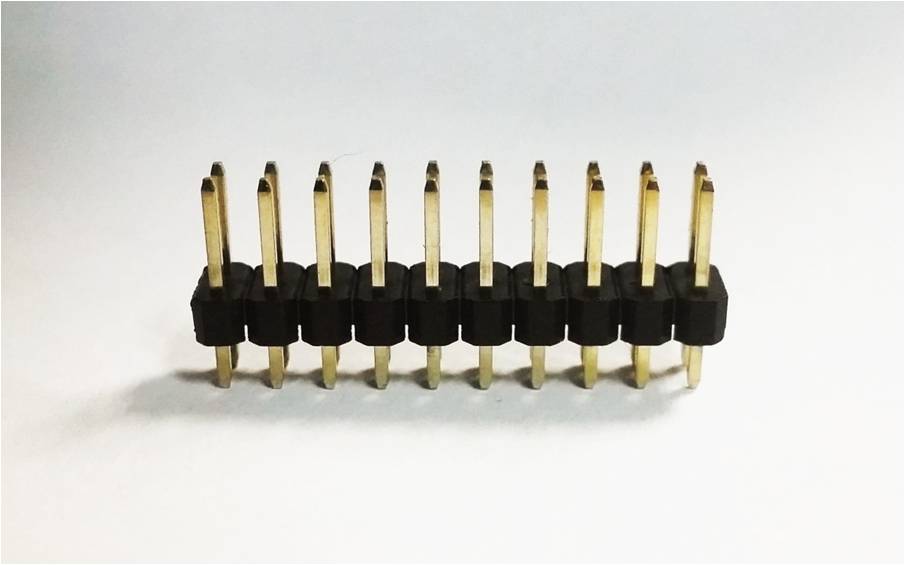

专门用于排针的针长、缺针、歪针自动检测、分选。

           特点：

1.检测范围宽，适用于多种规格：

Ø  6-12PIN，的检测需要，一次移载2位置拍摄；

Ø  2-18PIN，的检测需要，一次移载3位置拍摄；

Ø  12-18PIN，的检测需要，一次移载4位置拍摄。

2 .检测速度快：最快3000P/H。

3.性价比高

采用USB接口130万像素50mm单镜头相机（更绝精度要求选配），进行双排针的检测

        产品运行环境:

1. 环境温度              10℃ ~ 28℃

2. 环境湿度              ≤80﹪

3.  无粉尘

4 . 供电电压              AC220V±10%，50±1HZ   10A

5 . 压缩空气压力          0.6  Mpa

6. 压缩空气质量          清洁且无油

      部件构成：

1.   进料装置，由振动整列装置和直线振动输送系统构成；

2.   移载装置， 控制被检物料按特定的要求进行移动，配合机器视觉系统的检测，采用多个拨爪进行拨动，改善拨动效果；

3.  机器视觉检测系统

A、透镜及镜头组系统：由单镜头组构成，特点是性价比高；

B、光源系统：由环形光源构成，特点是无阴影；

C、数字采集系统：采用130（选配）万像素相机、USB接口、全局曝光；

D、分析检测软件：采用先进高速的算法，对采集的物料图像进行智能识别、测量、检测、分析、判定，输出良品、不良品信号；

E、控制接口I/O系统:提供高速I/O连接到PLC，可靠的完成检测系统与执行系统的信号交换。

F、高性能PC，适合图像处理。

4 . 分选装置

由良品、不良品分选支路构成，将检测完成的不良品和良品准确、安全地分离。

5.  机架

用于承载整机重量，并提供所需的稳定性，底部有移动滚轮和固定调节装置，可以方便地移动和固定机台，便于更换使用位置，设计符合人体工程学的要求。

6.  整机电、气控制系统

用PLC作为中心逻辑控制器，配合高速的I/O、步进系统、气动系统完成机构的动作执行，稳定易维护。

7.  安全装置
